详解固体柜中的环网模式：

固体柜的环网形式，假如不是资深的技术人员，估计很难说的清楚，下面小编收集了详细的相关环网材料并配有相关图片，给你实例解说固体柜中的环网理念。

环网是指环形配电网，即供电干线构成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的长处是，每一个配电支路既能够从它的左边干线取电源，又能够从它右侧干线取电源。当左边干线出了毛病，它就从右侧干线持续得到供电，而当右侧干线出了毛病，它就从左边干线持续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而进步了供电的可靠性。

所谓"固体柜"便是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时便是环形干线的一部分。便是说，环形干线是由每台出线柜的母线连接起来一起组成的。每台出线柜就叫"固体柜"。实际上独自拿出一台固体柜是看不出"环网"的意义的。

这些固体柜的额外电流都不大，因此固体柜的高压开关一般不选用结构复杂的断路器而采取结构简略的带高压熔断器的高压负荷开关。也便是说，固体柜中的高压开关一般是负荷开关。固体柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。

这样的开关柜也完全能够用到非环网结构的配电体系中，所以随着这种开关柜的广泛应用，"固体柜"就跳出了环网配电的领域而泛指以负荷开关为主开关的高压开关柜了。

固体柜一般由三个距离组成，即2个环缆进出距离和一个变压器回路距离。SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有一起的长处外，其杰出长处是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。适宜在城乡中压配电网推广应用。负荷开关是带有简略灭弧设备的一种开关电器，运用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它能够作为关合和开断负荷电流及过载电流用，亦能够作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功用的三工作位负荷开关，都有结构简略、价格便宜的特点。只是负荷开关不能断开短路电流。SF6负荷开关+熔断器组合电器是由SF6负荷开关来承当过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额外开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承当"转移电流"的开断。而变压器高压侧的短路维护和过载维护由高压限流熔断器来承当。这时一组SF6负荷开关及三个带触发器的熔断器，只需任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。两者有机的结合起来，就可满意配电体系各种正常和毛病下运转操作维护的要求。

固体柜可分为户内环网和户外环网，户内环网一般用于高压侧的配电，由进线柜、计量柜、PT柜、变压器出线柜组成，关于用电要求较高的用户，进线必须选用双电源切换柜。户外环网一般用于城市电网，选用共箱式的SF6固体柜，这种柜型最大的特点是防护等级高，能够做到IP67，合适用于户外，并且能短时间浸水。

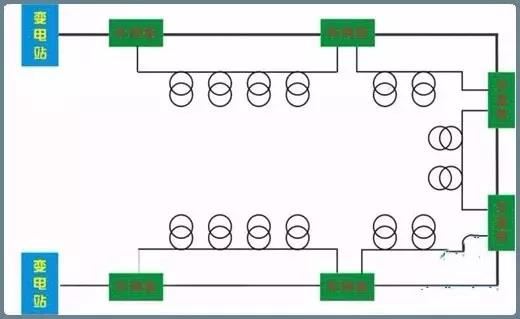

环网供电的方案一般选用一路环进，一路环出，两到三回做做出线回路，即构成手拉手的环网供电形式。为确保供电的可靠性，连续性，选用两个进线供电，这就构成了一个环.选用SF6负荷开关，3工位(合闸，分闸，接地)，分线路，变压器。独自一个柜子构不成环网只有是三个柜子两进一出加上电源就构成一个环。这但是最基本的环网供电了。

为进步供电可靠性，运用户能够从两个方向取得电源，一般将供电网连接成环形。这种供电方法简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV配电体系中，因负载容不大，其高压回路一般选用负荷开关或真空接触器操控，并配有高压熔断器维护。该体系一般选用环形网供电，所运用高压开关柜一般习惯上称为固体柜。固体柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）因此固体柜的高压母线截面要根据本配电所的负荷电流于环网穿越电，流之和挑选，以确保运转中高压母线不过负荷运转。目前环形柜产品品种许多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

固体柜安装简略，箱体占地面积少，可便利的安放在大街两侧、居民小区、城市绿化带中，因此广泛应用于工业园区、大街、居民区、富贵商业中心等作为承受和分配电能之用。

户外固体柜一般选用真空开关作为开断设备，SF6气体共箱式绝缘，结构紧凑，占地面积小，外形美观，可与周围环境协调合作。因为选用了全密封、全绝缘理念，RVAC固体柜内一切开关部分，含一切高压带电体及机构部分完全密封于主箱体内，不受凝露及外界污秽环境影响；主箱体防护等级可达IP67，配备库柏防水型可接触电缆头，能有效防护雨水多发区的偶发性洪水侵害。

固体柜的环保性能好，安全性能高等等众多的长处，使其在输配电职业越来越受欢迎，当然关于其本身的要求也越来越苛刻，需求咱们不断的去改善，去适应现在的市场需求
