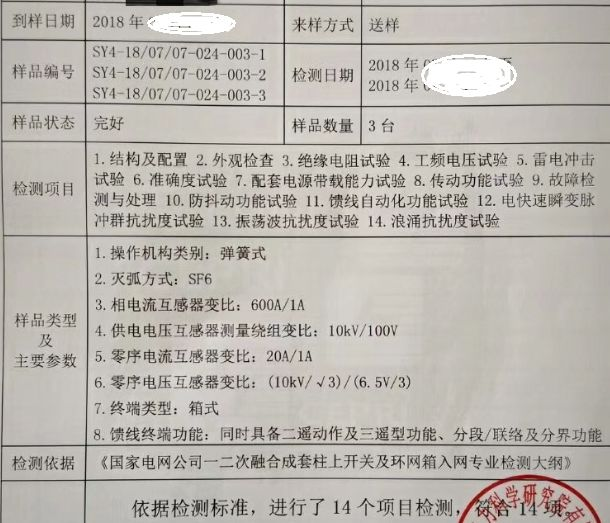

（1）组成：断路器、馈线终端、互感器、航插及电缆。

（2）分段/联络断路器装备 2 台双绕组电压互感器，每台供给 1 路供电电源和 1 道路电压信号。分界断路器装备 1 台电磁式电压互感器安装在电源侧，供给作业电源和 1 道路电压信号。

（3）支柱式柱上断路器装备 1 套零序电压传感器；共箱式柱上断路器内置 1 套零序电压传感器。

（4）支柱式柱上断路器装备 1 组电流互感器，供给 Ia、Ib、Ic、I0电流信号；共箱式柱上断路器内置 1 组电流互感器，供给 Ia、Ib、Ic、I0 电流信号。

（5）内置三相阻隔刀闸，三相阻隔刀闸可与三相灭弧室串联联动。

（1）组成：负荷开关、馈线终端、互感器、航插及电缆。

（2）分段/联络负荷开关装备 2 台双绕组电压互感器，每台供给 1路供电电源和 1 道路电压信号。分界负荷开关装备 1 台电磁式电压互感器安装在电源侧，供给作业电源和 1 道路电压信号。

（3）共箱式柱上负荷开关内置 1 套零序电压传感器。

（4）共箱式柱上负荷开关内置 1 组电流互感器，供给 Ia、Ib、Ic、I0 电流信号。

（5）内置三相阻隔刀闸，三相阻隔刀闸与三相灭弧室串联联动。

分段/联络：

（1）收集 2 个线电压量、1 个零序电压。

（2）收集 3 或 2 个相电流量、1 个零序电流。

（3）收集开关合位、分位（若有）、未储能（若有）、SF6 浓度（若有）遥信量，遥信量接口不少于 3 个。

（4）收集 1 路开关的分（电磁式操作组织配套的不查核）、合闸操控。

（5）2 个串行口和 2 个以太网通讯接口。

分界：

（1）收集 1 个线电压量、1 个零序电压。

（2）收集 3 或 2 个相电流量、1 个零序电流。

（3）收集开关合位、未储能（若有）、分位（若有）、SF6 浓度（若有）遥信量，遥信量接口不少于 3 个。

（4）收集 1 路开关的分（电磁式操作组织配套的不查核）、合闸操控。

（5）1 个串行口和 1 个以太网通讯接口。

（1）开关本体与馈线终端之间、电压/电流互感器与馈线终端之间的一二次衔接电缆需装备航空插头，航插插座、插头界说及尺度见附件 4。

（2）航空插头及电缆应选用全密封防水结构，焊线侧需用绝缘材料进行密封处理。

（1）壳体上应有坐落在地面易观察的、显着的分、合闸方位指示器，指示器与操作组织可靠衔接，指示动作应可靠。

（2）应选用直径不小于 12mm 的防锈接地螺钉，接地点应标有接地符号。

（3）壳体外表不该有可存水的凹坑。

（4）壳体应设置必要的转移把手，避免拽拉出线套管。

（5）供起吊用的吊环方位，应使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦接触，避免在吊装过程中划伤箱体外表喷涂层。

（6）铭牌本领风雨、耐腐蚀、保证使用过程中清晰可见，铭牌内容符合国家相关标准要求。

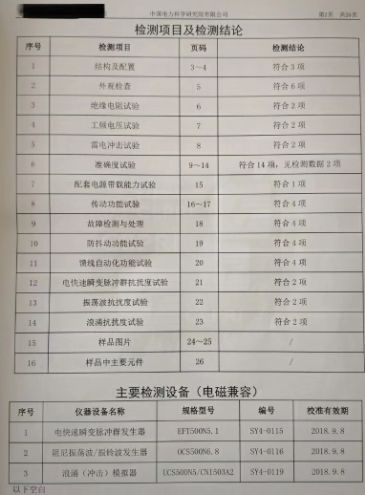

相对地和相间绝缘电阻值应大于 1000MΩ。

   整机的相对地、相间和断口间应别离饱尝 42kV、48kV 的工频耐压电压实验，实验过程中不该产生破坏性放电。

整机的相对地、相间和断口间应别离承受 75kV、85kV 的雷电冲击电压实验，实验过程中不该产生破坏性放电。

一次

（1）一次线电压：准确度等级为 0.5 级。

（2）一次相电流：准确度等级为 0.5 级。

（3）一次零序电压：准确度等级为 3P。

（4）一次零序电流：一次侧输入电流为 1A 至额定电流时差错≤3%，

一次侧电流输入 100A 时，维护差错≤10%。

二次

（1）二次线电压：准确度等级为 0.5 级。

（2）二次相电流：丈量准确度等级为 0.5 级，维护准确度等级为 3级（10In）。

（3）二次零序电压：准确度等级为 0.5 级。

（4）二次零序电流：准确度等级为 0.5 级。

（5）有功功率、无功功率准确度等级为 1 级。

成套化

（1）成套化线电压：准确度等级为 1 级。

（2）成套化相电流：准确度等级为 1 级。

（3）成套化零序电压：准确度等级为 6P。

（4）成套化零序电流：一次侧输入电流为 1A 至额定电流时差错≤6%，一次侧电流输入 100A 时，维护差错≤10%。

（5）丈量成套化有功功率、无功功率准确度。

  不投入后备电源，配套电源应能独立满意配电终端、配电终端线损

模块、配套通讯模块、开关操作组织一起运转的要求。

基本功用

实验

（1）具有收集三相电流、线电压、频率、有功功率、无功功率、零序电流和零序电压丈量数据的功用。

（2）具有线路有压辨别功用。

（3）具有电压越限、负荷越限等告警上送功用。

（4）具有短路毛病检测与判别功用、接地毛病检测功用；柱上断路器，可直接跳闸切除毛病，具有自动重合闸功用；柱上负荷开关可支持短路/接地毛病事情上送。

（5）成套柱上断路器应能快速切除毛病，毛病切除时刻≤100ms。

（6）可装备运转参数及操控逻辑，具有自动重合闸功用，重合次数及时刻可调。

瞬时电压反

向闭锁实验

（1）终端失电后且无后备电源时，线路上有电压≥50%Un，持续时刻≥80ms 时，柱上负荷开关应能完结反向闭锁。

（2）终端失电后且后备电源有效时，线路上有电压≥30%Un，持续时刻≥80ms 时，柱上负荷开关应能完结反向闭锁。

遥控功用

实验

（1）遥控合（分）闸实验

（2）遥控操作记载查看

遥信功用

实验

（1）分合闸方位状况遥信实验

（2）电源状况遥信实验

（3）储能状况遥信实验

遥测功用

实验

可收集三相电流、零序电流、线电压、零序电压、有功功率、无功功率。

参数装备

功用实验

应可装备运转参数、毛病处理参数、重合闸次数及时刻。

接地毛病

检测

应能检测到不同接地毛病类型、不同接地方法的单相接地毛病, 可完成单相接地毛病处理。

短路毛病

检测

应能检测到相间短路毛病，可完成相间短路毛病处理。

重合闸功用

实验

应具有自动重合闸功用，重合闸次数及时刻可调。

非遮断维护

功用实验

具有非遮断维护功用，负荷开关不分断大电流。

开关遥信方位动作正确性实验

开关分合闸操作 10 次，开关方位信号应能正确上传无误报。

误遥信过滤

功用实验

应采纳防抖动办法，可过滤误遥信。

（1）柱上负荷开关应具有电压时刻型就地馈线自动化逻辑功用（见

《就地型馈线自动化技术准则（试行)》第 2 条）。

（2）柱上负荷开关应具有自适应型就地馈线自动化逻辑功用（见《就地型馈线自动化技术准则（试行)》第 1 条）。

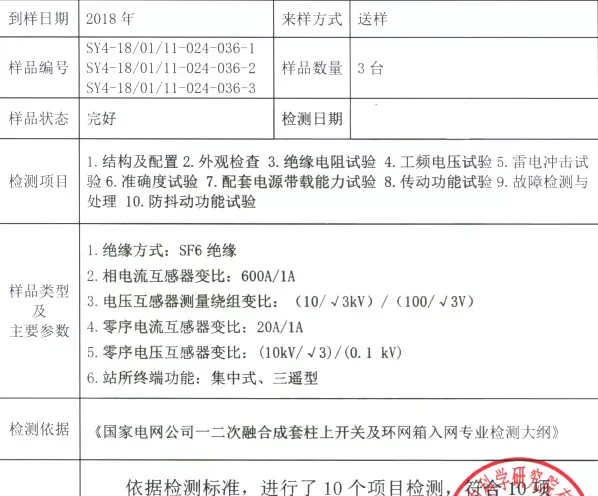

环网柜

（1）负荷开关单元：由负荷/接地开关、避雷器、电流互感器、带电显示器组成。

（2）断路器单元：由断路器、阻隔/接地开关、避雷器、电流互感器、带电显示器组成。

（3）电压互感器单元：由电压互感器、母线、带电显示器组成。

电压/电流

互感器

选用独立的电压互感器距离，电压/电流互感器选用电磁式互感器：

（1）装备 1 组电磁式电流互感器，供给三相电流信号，供给维护/丈量信号。

（2）装备 1 台电磁式零序电流互感器，供给零序电流信号。

（3）装备 1 台三相五柱式电磁式电压互感器，供给三相电压信号、零序电压信号、供电电源。

配电终端

（1）收集不少于 3 个相电压量、1 个零序电压。

（2）收集不少于 6 个相电流量、2 个零序电流。

（3）收集不少于 10 个遥信量。

（4）收集不少于 2 路开关的分、合闸操控。

（5）收集不少于 1 个串行口和 1 个以太网通讯接口。

航插、电缆及

操控线路板

（1）环网柜与站所终端之间、电压/电流互感器与站所终端之间的一二次衔接电缆需装备航空插头，航插插座、插头界说及尺度见附件 4。

密封要求

（2）航空插头及电缆应选用全密封防水结构，焊线侧需用绝缘材料进行密封处理。

（1）环网柜应装备带电显示器。

（2）环网柜设备的泄压通道应设置显着的警示标志。环网单元前门应有清晰显着的主接线示意图，并注明操作程序和注意事项。

（3）选用 SF6 气体绝缘的环网单元每个独立的 SF6 气室应装备气体压力指示设备。选用 SF6 气体作为灭弧介质的环网单元应装设 SF6气体监测设备（包含密度继电器、压力表），且该设备应设有阀门，以便在不拆卸的情况下进行校验。SF6 气体压力监测设备应装备状况信号输出接点。

（4）环网柜应装设负荷开关、断路器远方和就地操作切换把手，应具有就地分合闸操作功用，并供给断路器、负荷开关、接地开关分合闸状况的就地指示及遥信接点。

（5）环网柜相序按面对环网柜从左至右排列为 A、B、C，从上到下排列为 A、B、C，从后到前排列为 A、B、C。

（6）柜内进出线处应设置电缆固定辅件。

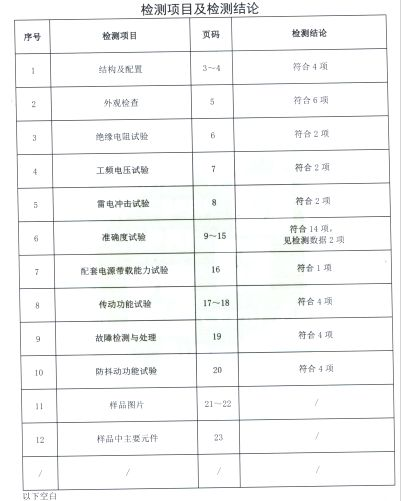

相对地和相间绝缘电阻值应大于 1000MΩ。

整机的相对地、相间和断口间应别离饱尝 42kV、48kV 的工频耐压电压实验，实验过程中不该产生破坏性放电。

整机的相对地、相间和断口间应别离承受75kV、85kV的雷电冲击电

压实验，实验过程中不该产生破坏性放电。

一次

（1）一次线电压：准确度等级为 0.5 级。

（2）一次相电流：准确度等级为 0.5 级。

（3）一次零序电压：准确度等级为 3P。

（4）一次零序电流：一次侧输入电流为 1A 至额定电流时差错≤3%，一次侧电流输入 100A 时，维护差错≤10%。

二次

（1）二次线电压：准确度等级为 0.5 级。

（2）二次相电流：丈量准确度等级为 0.5 级，维护准确度等级为 3级（10In）。

（3）二次零序电压：准确度等级为 0.5 级。

（4）二次零序电流：准确度等级为 0.5 级。

（5）有功功率、无功功率准确度等级为 1 级。

成套化

（1）成套化线电压：准确度等级为 1 级。

（2）成套化相电流：准确度等级为 1 级。

（3）成套化零序电压：准确度等级为 6P。

（4）成套化零序电流：一次侧输入电流为 1A 至额定电流时差错≤一次侧电流输入 100A 时，维护差错≤10%。

（5）丈量成套化有功功率、无功功率准确度。

不投入后备电源，配套电源应能独立满意配电终端、配电终端线损

模块、配套通讯模块、开关操作组织一起运转的要求。

基本功用

实验

（1）具有收集各线路的三相电压、三相电流、有功功率、无功功率、功率因数、频率、零序电流和零序电压丈量数据的功用。

（2）具有线路有压辨别功用。

（3）具有电压越限、负荷越限等告警上送功用。。

（4）具有短路毛病检测与判别功用、接地毛病检测功用；当合作断路器使用时，具有短路毛病直接切除功用；当合作负荷开关使用时，可支持短路/接地毛病事情上送。

（5）可装备运转参数。

遥控功用

实验

（1）遥控分合闸实验

（2）遥控操作记载查看

遥信功用

实验

（1）分合闸方位状况遥信实验

（2）电源状况遥信实验

（3）储能状况遥信实验

遥测功用

实验

可遥测三相电流、零序电流、线电压、零序电压、有功功率、无功功率。

参数装备

功用实验

应可装备毛病处理参数。

接地毛病

检测

应能检测到不同接地毛病类型、不同接地方法的单相接地毛病, 可完成单相接地毛病处理。

短路毛病

检测

应能检测到相间短路毛病，可完成相间短路毛病处 理。

非遮断维护

功用实验

具有非遮断维护功用，负荷开关不分断大电流。

误遥信过滤

功用实验

应采纳防抖动办法，可过滤误遥信。

开关遥信方位动作正确性实验

开关分合闸操作 10 次，开关方位信号应能正确上传无误报。
