全绝缘六氟化硫封闭式开关设备又名充气柜，常见的单元有

C单元：负荷开关模块，相当于环网柜的进线。

V单元：真空开关模块，相当于断路器单元。

F单元：负荷开关熔断器组合模块，相当于环网柜的出线。

D单元：不带接地刀的电缆连接模块，相当于母线提升柜。

一、带电显示器回路

故障一：带电显示器灯三相全不亮

问题排查：1、开关是否合闸。如：若电源只送到进线柜，那么只有进线柜单元是带电的，其他单元不合闸是不带电的，故除进线柜外其他单元带电显示器灯是不亮的。2、二次线是否接牢固。有些问题往往出现在这是小细节上，所以我们判断问题首先要从简至深。3、传感器容量是否与带电显示器的容量匹配，所选型号是否应用于该电压等级。

故障二：带电显示器三相缺相

问题排查：1、导线某处破损接地。2、线没接牢。

故障三：带电显示器在一次无电压的情况下闪烁

问题排查：1、首先用验电棒验电，确认一次侧无电压。2、外部电源的干扰，如果带电显示器在防干扰这一块没做好的话，这一块是避免不了的。建议您更换厂家，采购防干扰能力强的产品。但小编在这一块可以告诉大家，如果你选用的是Q型带闭锁的带电显示器的话，不防把流入带电显示器的节点换成N线，如果是相线的话带电显示器会亮，如果是N线的话带电显示器不亮（亲身经验）

二、电流、电压互感器测量回路

互感器是将电网高电压变为低电压或将大电流变为小电流的一种特殊变压器，主要用于测量仪表和继电保护装置。互感器运行和维护的好坏，直接影响电力系统计量的准确性和保护装置动作的可靠性以及电网、设备和人身的安全。

常见故障及处理：

1、发生下列情况时需要紧急停运电压互感器（电流互感器） 

（1）严重发热、冒烟、冒油时。 

（2）电压互感器高压侧熔断器连续熔断两次。 

（3）外壳破裂、严重漏油。

（4）内部有放电声或异常声音。 

（5）设备着火。

电压互感器冒烟、着火时的处理方法：如果在冒烟前一次侧熔断器从未熔断，而二次侧熔丝多次熔断，且冒烟不严重无绝缘损伤特征，在冒烟时一次侧熔断器也未熔断，则应判断为二次绕组相（匝）间短路引起冒烟。在二次绕组冒烟而没有影响到一次绝缘损坏之前，立即退出有关保护、自动装置，取下二次侧熔断器，拉开一次侧重隔离开关，停用电压互感器。对充油式电压互感器，如果在冒烟时，又伴随较浓臭味，电压互感器内部有不正常噪声、绕组与外壳或引线与外壳之间有火花放电、冒烟前一次侧熔断器熔断2～3次等现象之一时，应判断为一次侧绝缘损伤而冒烟，如是母线电压互感器则用停母线方法停用电压互感器，此时决不能用拉开隔离开关的方法停用电压互感器，因隔离开关没有灭弧能力，若用隔离开关切断故障，还可能会引起母线短路，使设备损坏或造成人身事故。电压互感器本体着火时，应立即断开有关电源，将故障电压互感器隔离，选用干式灭火器或者沙子灭火。

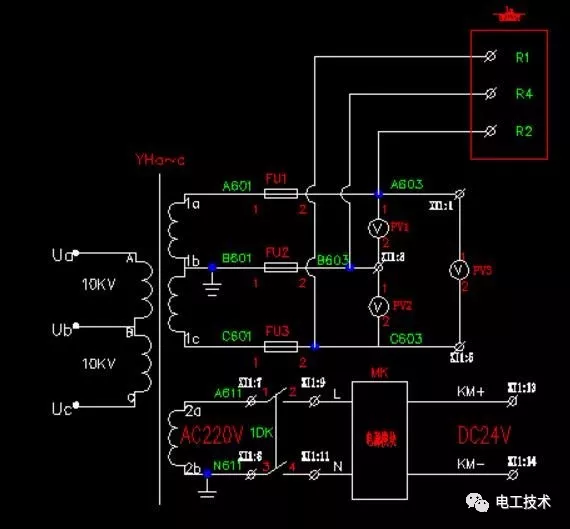

2、电压互感器二次回路断线

现象反馈：

（1）三相电压不平衡，故障相相电压显示为零，电度表显示失常

（2）相应的无功表、有功表指示降低或为零

（3）“电压回路断线”信号发出

处理方法：

（1）用万用表测量两相二次熔芯上端，如果显示100V，然后再测量下端显示无100V，那么是二次熔芯烧坏，更换二次熔芯即可。用万用表测量二次熔芯上端发现无100V电压可能是一次熔芯烧坏，停电后对一次熔芯测量通断，看是否为一次熔芯烧坏

（2）对异常的电压互感器二次回路进行检查，有无松动、短路、断线等现象。

三、控制回路

（1）储能回路

问题：电机不储能

处理方法：如图所示，储能回路经过的点有限位辅助触点S8.1，储能旋钮，电机。先排除接线无松动，如不是接线松动再看储能旋钮是否是好的，旋转旋钮到接通状态，用万用表量通断看该点是否变为闭点。如还不能储能再看储能限位开关是否良好，在未储能状态下S8.1为常闭状态，如排查这几项电机仍不能动作则为电机问题，如该回路是直流电，检查接线是否为正负极对应电机的正负极，如果接反会导致电机反转，轻则二次侧熔芯烧毁，如果所用熔芯较大则电机开始超负荷运行发烫最终烧坏。

（2）合闸回路

因为电气五防，所以合闸回路经过的辅助触点较多，常见的辅助触点位置有①下门辅助触点（只有在电缆室门关好的情况下该回路的常开辅助触点才能变为常闭状态）

②接地辅助触点（只有在接地刀处于分开状态下该回路的常开辅助触点才能变为常闭状态）

③隔离开关辅助触点（只有在隔离开关是合闸状态下该回路的常开辅助触点才能变为常闭状态）

储能位置辅助触点（只有在电机处于储能状态下，该回路的常开触点才能变为常闭状态）

所以在该图上按下合闸按钮SB1，首先继电器KA1会得电吸合，吸合后合闸回路KA1常开触点会变常闭状态，如果确认下门已关好，隔离开关处于合闸状态，接地开关处于分闸状态，电机已储能。此时合闸线圈得电工作，触动开关合闸机构位置，开关合闸。所以我们在合不上闸的情况下，首先要判断所有的辅助触点状态（即接地开关状态、隔离开关状态、电机储能状态、下门关闭状态）由硬件设施到回去状态去解决，相必会事半功倍。

（3）分闸回路

由原理图可看出，该回路较简单，只需判断分闸继电器、分闸线圈、分闸按钮即可。
