低压电缆分支箱技术标准

1标准性引证文件下列文件关于本文件的应用是必不可少的。凡是注日期的引证文件，仅注日期的版别适用于本文件。凡是不注日期的引证文件，其最新版别（包括一切的修正单）适用于本文件。

GB7251低压成套开关设备和操控设备

GB14048低压开关设备和操控设备

GB/Z18859关闭式低压成套开关设备和操控设备在内部缺点引起电弧情况下的实验导则

GB/T20641低压成套开关设备和操控设备空壳体的一般要求

GB50150电气设备设备工程电气设备交代实验标准

GB4208外壳防护等级（IP代码）

GB/T16935.1低压系统内设备的绝缘协作

GB/T2681电工成套设备中的导线色彩

GB5585.2电工用铜、铝及其母线第二部分：铜母线

GB4720低压电器电控设备

IEC61641关闭式低压成套开关设备和操控设备在内部缺点引起电弧情况下的实验导则

2技术参数及要求

2.1低压电缆分支箱技术参数低压电缆分支箱技术参数见技术标准专用部分的技术参数特性表。

2.2通用要求

2.2.1低压电缆分支箱选用元件模块组装、结构组装结构，母线及馈出均绝缘关闭。可选用五种结构型式：进线选用绝缘关闭的隔绝开关，出线选用塑壳断路器；进线选用绝缘关闭的隔绝开关，出线选用刀熔开关；进线选用条形隔绝开关，出线选用条形开关（带熔断器保护）；进线不带开关，出线选用刀熔开关；进出线均不装备开关。

2.2.2母线系统

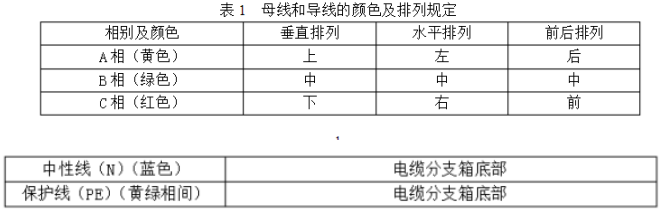

（1）选用选用矩形母线，原料为T2电工铜。并选用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒关闭。绝缘热缩护套材料应具有阻燃、防腐、抗老化的要求，老化寿数不小于30年，详细实验方法和要求参照GB/T2951.14中规矩实行。（2）铜排截面的选择应保证可以耐受IEC60298中举荐的额定短时耐受和峰值耐受电流的要求，N相（L0）母线与三相母线标准相同,PE排截面不低于相排截面的1/2。其间设于户外的低压电缆分支箱装备4根母排（3L+PEN），设于户内的低压电缆分支箱装备5根母排（3L+N+PE）。（3）设备中母线和导线的色彩及摆放应契合GB/T4026和GB7947及表1的规矩；

2.2.3对于出线选用塑壳断路器型式的分支箱应当满足以下要求：断路器的资料应具有耐十分热和火的才能。断路器选用3极，配备电子脱扣器，不带失压脱扣器，断路器一起具有隔绝功用，外表并应有显着的表明“分”、“合”状态的标志。

2.2.4出线选用熔断器型式的分支箱出线回路产生过载或短路缺点时，每相应能独立分断，且三相开关手柄为连动规划，可带负荷分合。开关分开后,应保证缺点点彻底从基体上脱开,并具有显着断开点。

2.2.5具有防尘、防火、耐腐蚀、日照高温、污秽、凝露的免保护功用设备。

2.2.6考虑带电体封闭后，低压电缆分支箱应具有检修时能牢靠验电接地的功用。保证检修人员的人身安全。

2.2.7低压电缆分支箱铭牌标识清楚。

2.3一般结构要求：

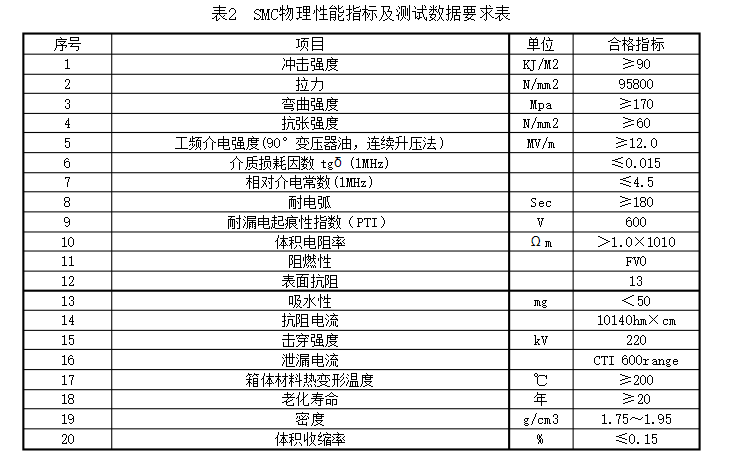

2.3.1分支箱外壳选用S304不锈钢资料，箱体、门体资料厚度均不应小于2毫米，或SMC复合资料箱体，SMC物理功用目标及测试数据满足表2的要求。

2.3.2不锈钢箱外表应抛光处理，使之不留焊痕。SMC复合材料应具有防紫外线涂层。色彩与设备环境协调。

2.3.3设于野外时，分支箱外壳防护等级为IP44，箱顶盖应为屋脊式规划，坡顶3度规划，顶盖不应积水；设于户内时，分支箱外壳箱体防护等级为IP33。满意防盗、防小动物、防水、防雨雪的要求，通风选用顶部天然拔风，箱底板和箱体内隔板应确保空气流通。

2.3.4分支箱底部用绝缘板封闭，分支箱进出线选用电缆,电缆孔配备变径胶圈，电缆室有足够的空间以便设备、固定电缆，出线端子距基座底部间隔须大于200mm。落地式分支箱宜选用双面开门，挂墙式分支箱选用正面单开或双开门型式，箱门应密封防水，箱门翻开后应能大于90度，关门后门柄旋过死点，锁舌一同上下锁死。不锈钢箱体外壳应配备接地螺栓供箱体与外部维护导体衔接，箱体内各设备螺栓均应选用不锈钢螺栓，箱体外无外露可拆卸的螺栓。

2.3.5分支箱正门上应有防盗防锈优质不锈钢通用钥匙挂锁和防锈把手，并在锁侧上下角各设备特制防盗螺栓一只，选用一致锁具，具体型号咨询当地供电公司。后门可用暗闩在正门打开。

2.3.6不锈钢箱壳门铰链应选用不锈钢材料。

2.3.7箱体应有出色的接地端子并标明接地符号。2.3.8箱体外壳上方设有契合国家电网公司要求的警示标志。

2.3.9箱体正门内侧应标明主回路接线图，并注明操作次第：送电时，先合上刀开关，后合上空气开关；停电时，先摆开空气开关，后摆开刀开关；箱内检修时，先摆开一切空气开关，后摆开一切刀闸。一同标示产品铭牌，按规范表示出所规则的项目、参数及制造厂售后服务电话号码。

2.3.10箱内一次衔接线应选用质量合格的电工铜及塑料铜芯线，其截面应满意负荷安全载流要求，接头处应搪锡。接线应标明相序。电部分至接地部分之间、不同相的带电部分之间的安全间隔应大于20mm（复合绝缘恰当简缩）。电器元件的设备应契合下列要求：a）摆放整齐，固定健壮，密封出色。b）各元件能独自拆装替换而不影响其它电器及导线束的固定。熔断器的熔体规范、断路器器的整定值应契合现场作业要求。

2.3.11在运用中可以交流的具有相同额定值和结构的组件，应具有交流性。3规范技术参数技术参数特性表是对收购设备的根底技术参数要求，供货方应对技术参数特性表中规范参数值进行呼应。

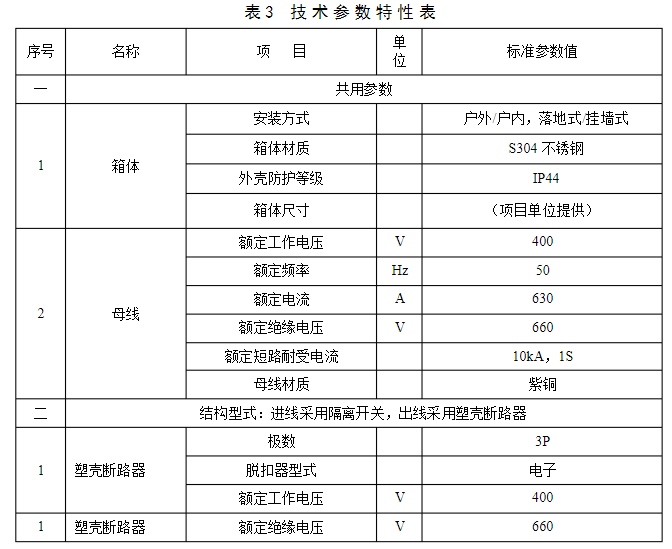

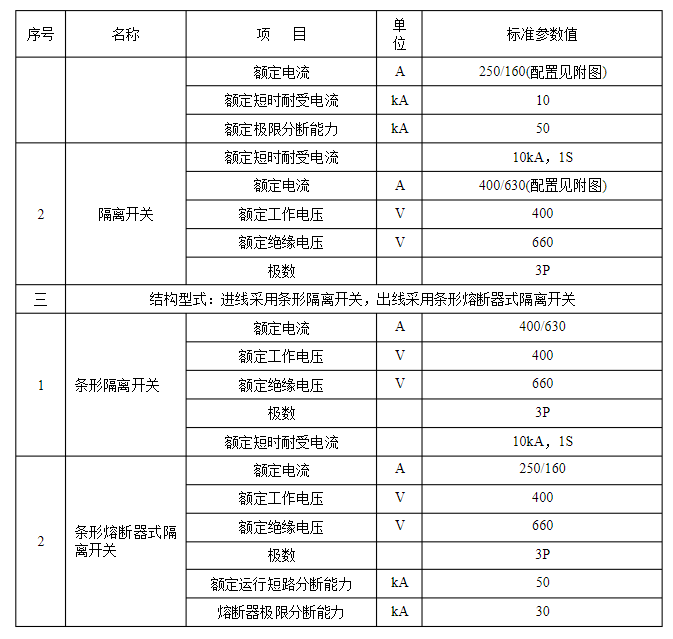

低压电缆分支箱技术参数特性见表3

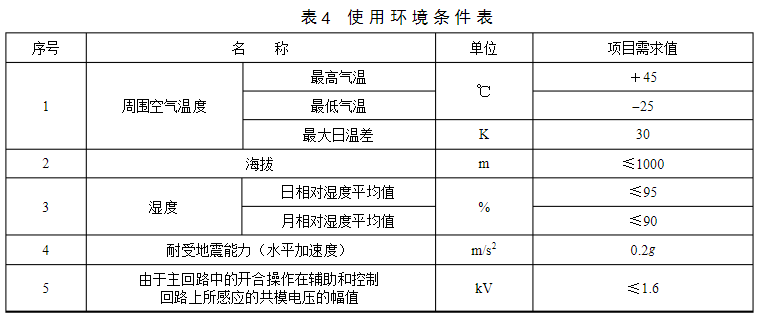

4使用环境条件表低压电缆分支箱使用环境条件见表4。特殊环境要求根据项目情况进行编制。
