现在的固体柜均采用真空负荷开关和断路器，真空灭弧室外层有真空浇注填充物，外部则以环氧树脂浇注进行密封，此类结构加强了对真空灭弧室的防护。其中断路器的操作机构可采用弹簧操作机构或永磁机构。真空灭弧室应选用条件过硬的产品，严把产品质量，在浇注前后分别对灭弧室进行全面检验，进行耐压试验。

固体柜通常是由以下几个主要部件组成的：

1) 固体柜壳体；

2) 绝缘母线；

3) 安装设备所需底架、支架、平台及安装所需紧固件，设备接地铜排等；

4) 设备安装及运维所需的线缆及相关附件；

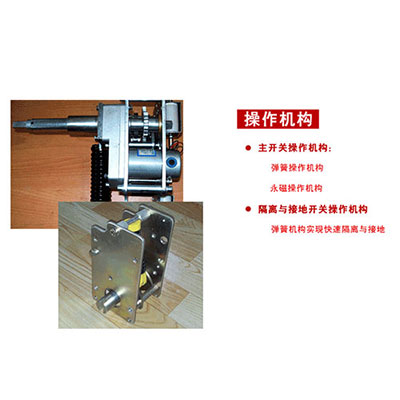

5) 操动机构及其辅助设备；

6) 电缆头在线测温装置；

7) 故障指示器；

8) 备品备件及专用工器具等。

其中，固体柜最重要的开关元件有：负荷开关、断路器、熔断器、隔离开关。下面分别介绍下这几个主要原件的作用：

环网柜内负荷开关的作用：

负荷开关是由熔断器和隔离开关组合而成的，由隔离开关断开正常运行电流，由熔断器开断回路故障电流，所以，负荷开关对于电机有一定的保护作用。负荷开关一般应具备分、合正常负荷电流、线路之间环流、线路或设备的充电电流的能力，还应具备关合短路电流的能力。

注：

在使用负荷开关时，应当在负荷开关后面加上接触器，以作为电机回路的操作元件和过负荷及过流保护元件。不应当只是用负荷开关来操作回路，因为负荷开关不是允许频繁操作的元件，而且对于电机的保护也不全。

环网柜内负荷开关

固体内断路器的作用：

断路器操作是继电保护装置跳、合闸输出，控制系统分合闸命令与断路器一次设备之间的连接，也是断路器状态向继电保护装置及自动化监控系统输入信息的中间设备，因此断路器操作箱的质量安全可靠与否、运行维护好坏与否直接影响到固体柜的安全运行。

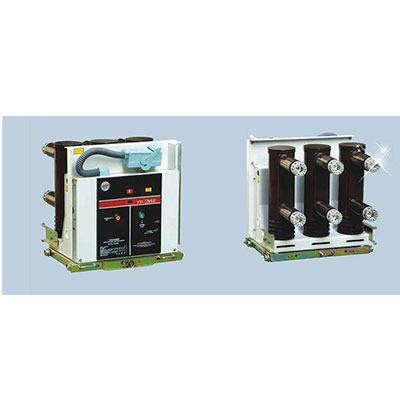

环网柜内断路器

固体柜内熔断器的作用：

熔断器串联在电路中，由金属熔体、熔断管、动静触头座、灭弧填充物、绝缘支持物及指示器组成。它的作用是：当过载电流或短路电流通过时，熔体本身产生热量将自己熔断，从而断开电路，起到保护电网和电气设备的作用。

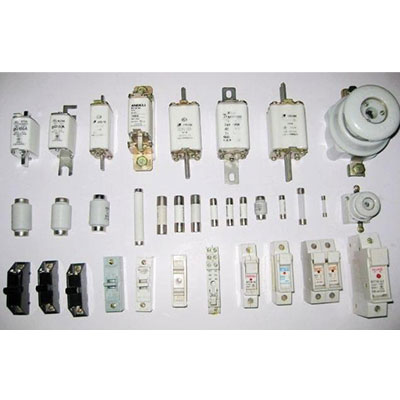

环网柜内熔断器

固体柜内隔离开关的作用：

隔离开关是在无负荷情况下开断或接通髙压线路的输电 设备，以及对被检修的高压母线、断路器等电气设备与带电的高 压线路进行电气隔离、造成明显可见的空气绝缘间隙的设备，保 证检修工作安全进行。

注：

隔离开关一般由底座、支柱绝缘子、导电闸刀、动触头、静 触头和传动机构等组成。

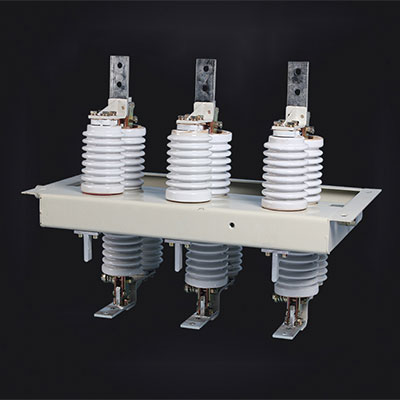

高压隔离开关
