详解固体柜中的环网方法：

环网是指环形配电网，即供电干线构成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地经过高压开关向外配电。这样的利益是，每一个配电支路既能够从它的左边干线取电源，又能够从它右侧干线取电源。当左边干线出了缺陷，它就从右侧干线持续得到供电，而当右侧干线出了缺陷，它就从左边干线持续得到供电，这样一来，虽然总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而行进了供电的可靠性。

所谓"固体柜"便是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线一同便是环形干线的一部分。便是说，环形干线是由每台出线柜的母线连接起来一同组成的。每台出线柜就叫"固体柜"。实际上单独拿出一台固体柜是看不出"环网"的含义的。

这些固体柜的额定电流都不大，因此固体柜的高压开关一般不选用结构凌乱的断路器而采纳结构简略的带高压熔断器的高压负荷开关。也便是说，固体柜中的高压开关一般是负荷开关。固体柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来替代了断路器。当然这只能局限在必定容量内。

这样的开关柜也完全能够用到非环网结构的配电系统中，所以跟着这种开关柜的广泛应用，"固体柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

固体柜一般由三个间隔组成，即2个环缆进出间隔和一个变压器回路间隔。SF6负荷开关是近年来不少用户体会到的一种优秀负荷开关，除电寿命长，开断力强等与真空负荷开关有一同的利益外，其杰出利益是容易完结三作业位(接通、断开和接地)，小电流(电感、电容)开断，抗严厉环境条件能力强。适宜在城乡中压配电网推广应用。负荷开关是带有简略灭弧设备的一种开关电器，运用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它能够作为关合和开断负荷电流及过载电流用，亦能够作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功用的三作业位负荷开关，都有结构简略、价格便宜的特征。只是负荷开关不能断开短路电流。SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常作业电流的关合和开断，并且还要求承担"搬运电流"的开断。而变压器高压侧的短路维护和过载维护由高压限流熔断器来承担。这时一组SF6负荷开关及三个带触发器的熔断器，只需任何一个触发器动作，其联动组织会使负荷开关三相一同主动分闸。两者有机的结合起来，就可满意配电系统各种正常和缺陷下作业操作维护的要求。

固体柜可分为户内环网和户外环网，户内环网一般用于高压侧的配电，由进线柜、计量柜、PT柜、变压器出线柜组成，关于用电要求较高的用户，进线有必要选用双电源切换柜。户外环网一般用于城市电网，选用共箱式的SF6固体柜，这种柜型最大的特征是防护等级高，能够做到IP67，适宜用于户外，并且能短时间浸水。

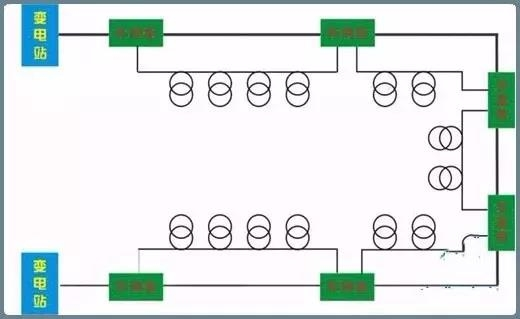

环网供电的计划一般选用一路环进，一路环出，两到三回做做出线回路，即构成手拉手的环网供电方法。为确保供电的可靠性，连续性，选用两个进线供电，这就构成了一个环.选用SF6负荷开关，3工位(合闸，分闸，接地)，分线路，变压器。单独一个柜子构不成环网只要是三个柜子两进一出加上电源就构成一个环。这但是最基本的环网供电了。

为行进供电可靠性，运用户能够从两个方向取得电源，一般将供电网连接成环形。这种供电方法简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等沟通10KV配电系统中，因负载容不大，其高压回路一般选用负荷开关或真空接触器控制，并配有高压熔断器维护。该系统一般选用环形网供电，所运用高压开关柜一般习惯上称为固体柜。固体柜除了向本配电所供电外，其高压母线还要经过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）因此固体柜的高压母线截面要根据本配电所的负荷电流于环网穿越电，流之和选择，以确保作业中高压母线不过负荷作业。现在环形柜产品品种许多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

固体柜装置简略，箱体占地面积少，可便当的安放在大街两头、居民小区、城市绿化带中，因此广泛应用于工业园区、大街、居民区、赋有商业中心等作为接受和分配电能之用。

户外固体柜一般选用真空开关作为开断设备，SF6气体共箱式绝缘，结构紧凑，占地面积小，外形美观，可与周围环境协调协作。由于选用了全密封、全绝缘理念，RVAC固体柜内全部开关部分，含全部高压带电体及组织部分完全密封于主箱体内，不受凝露及外界污秽环境影响；主箱体防护等级可达IP67，装备库柏防水型可接触电缆头，能有用防护雨水多发区的偶发性洪水危害。

固体柜的环保功能好，安全功能高等等许多的利益，使其在输配电职业越来越受欢迎，当然关于其本身的要求也越来越苛刻，需求咱们不断的去改进，去习惯现在的市场需求。
