在桂林供电局运用的GZX-40.5kV型充气柜在某次操作时一再出现二次回路缺点，表现在直流转化器报警，引起充气柜二次控制回路失电，严峻要挟电网牢靠供电。

针对上述问题，除对开关柜内直流电源模块间断整体转化外，尚无有用处理方法，且电源模块的转化对整个产品作业本钱及供电牢靠性都将产生晦气影响。因此，亟需一种低本钱、高效、牢靠的方法来改善缺点日益凸显的情况。

1.充气柜概述

1.1充气柜整体结构

GZX-40.5kV柜式气体绝缘金属封锁开关设备（简称充气柜)为SF6气体绝缘金属外壳固定式开关柜，是三相沟通母线分段的户内成套设备，其结构如图1所示。

图1所示充气柜首要由断路器室、二次室、CT室及柜后电缆室组成，上述几部分一同协作完成对供电系统和负荷的控制、何护及检测。

1.2直流电源在开关柜中的作用

充气柜采用的SET系列直流-直流转化开关电源由深圳斯特克电子技术开发有限公司开发，适用于寻呼机功放、电力系统、集群系统、移动通讯基站等通讯系统领域。电力系统中，该电源模块首要用于开关柜内二次信号回路及PLC控制器电能供应，完成后台机和维护设备对开关柜情况的实时监控及控制。

2.存在问题及缘由剖析

2.1存在问题

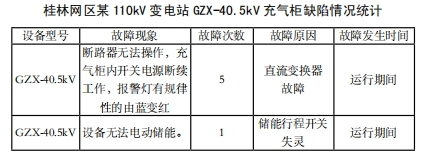

桂林网区某110kV变电站现有的充气柜缺点频发，依据作业值班人员提供的数据，该类型充气柜仅2012~2013期间产生缺点次数及实践缺点部位(表所示)。

由表1可知，该类型充气柜在同一110kV变电站一年时间同一缺点产生率高达82.3%，已严峻影响到供电牢靠性。

2.2缘由剖析

2.2.1开关电源模块散热规划不合理:直流转化器的过热维护值为80℃。当温度抵达70℃时，设备缺点报警灯亮，过热维护不动作;当温度抵达80℃时，设备缺点报警灯持续亮，过热维护动作，堵截电源，设备作业指示灯灭。经查询剖析，该电源模块内部元器件规划过分紧凑，引起散热不良，构成其一再退出作业。

2.2.2作业环境影响:该110kV变电站地处工业中心，其四周粉尘污染严峻，在这种作业环境下，开关电源因为静电吸附缘由极易构成内部粉尘堆积，然后引起开关电源IGBT等开关元件散热功用降落，触发电源模块热维护发动。因此，杰出的防尘方法对前进开关电源散热功用有较好的作用。

3.改善方法

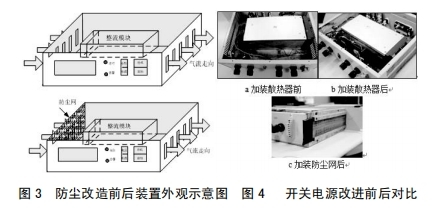

3.1在设备功率元件一侧加装散热片，并于散热片上面装设常规风扇，然后扩展散热面积，加强空气流通，起到散热降温作用，如图3所示改善前后标明图。

3.2在设备本体进风孔加防尘网，避免尘土进入设备内部，设备维护人员定时对滤网间断清扫，然后减轻元器件外表覆尘，利于设备正常散热，如图3所示加装防尘网后开关电源标明图。对设备施行上述改善后，其改善前后对比如图4所示。

4.施行成果

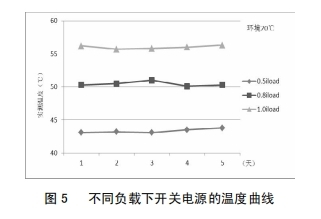

改善后，为考证改善作用，对开关电源分别在0.5倍、0.8倍及1.0倍负载下间断了为期5天的带负荷实验，图5为不同负载下开关电源的温度曲线，由图5可知，跟着负荷的增大，开关电源问题整体呈上升趋向;负载不变的情况下，同一温度曲线根柢坚持滑润;开关电源在额定负载下作业，最高温度不超越57℃，未达报警值，开关电源牢靠性得到明显前进。

5.结论

5.1散热不良是引起开关电源缺点频发的首要缘由。

5.2加装散热片及防尘网有用的加强了开关电源的散热功用，开关电源的整体功用得到了优化。

5.3为进一步进步开关电源的功用，倡议相关人员定时对新装防尘网间断清算，以增强开关电源的空气流通。

5.4本文提出的散热及防尘改善方法对其它应用也有一定自创含义。
