10kV电缆体系的高压电缆分支箱是电缆从开关柜出线后进行调集与分接的首要电气设备。现在被广泛用于城市工业小区、住宅小区、商业中心以及矿区、钢铁、轿车、石油、化工、水泥等大型企业的配电网。

电缆分支箱特别适合于城市电网改造工程，可大节操省电气设备和电缆出资。很大的跋涉了供电安稳性。但因为电缆分支箱的作业环境较为恶劣，如防护水平不可加上作业时保护不力则会出现不少问题。

1电缆分支箱的故障现象

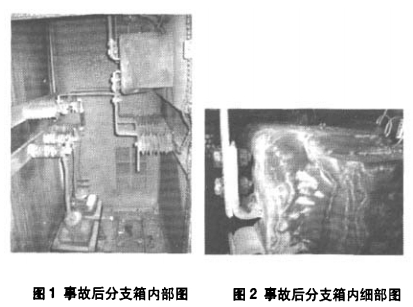

2007年7月18日某地输配电线路产生跳闸，在巡线至石板坡电缆分支箱时，发现电缆分支箱两端的开关柜俑壁产生严峻变形、601进线开关柜面板有飞弧、放电及炭黑等现象。外观上，箱体内水迹明显。外表柜门已锈死，不得不撬开，操作组织已无法翻滚、只能将其溃散后翻开关柜门。翻开#601开关柜电缆室发现:计量TⅣV的熔断器及支撑绝缘子两相全部炸碎、另一相熔断器产生割裂，支撑绝缘子产生破损，AT外表有爬电痕迹，柜体多处存在放电痕迹，如图1所示。翻开相邻间隔检查，状况相同严峻，导电部分受潮严峻，铜排及固定镖栓已长卤锈，柜体外表有多处爬电痕迹，见图2。该分支箱为某电器厂制作，2003年投运、仅3年多。

故障剖析

2.1事端前的作业方法

该线路在事端前负荷有10台配变，6个电缆分支箱，根据调度记载，在此事端前曾产生过接地故障。

故障点承认:守时的速断保护动作，重合后，速断保护又动作跳开关，从保护动作的状况可以清楚看出，开始的故障点产生在保护规划以内。事端后，对储菜线电缆及架空线路进行巡线检查，并未曾发现任何反常，如果说线路有故障，在重合后所带来的冲击下、线路单薄环节必定有反映。因而故障点只能是分支箱内开关了。

2.2故障原因

从故障设备的状况剖析，故障应是受潮后部分放电闪络引起的，而最早的故障点可能在单薄都位产生，即TA的外表绝缘或TV的高压稳妥支柱瓷瓶。众所周知，影响绝缘子外表沿面放电的要素有三:绝缘子外表的污秽;大气湿度;走漏间隔。

绝缘子外表的沿面放电是部分电强的焚烧、翻开和暂停不断相互转化的进程。此进程中，外表走漏电流的巨细起主导效果。外表走漏电流与绝缘子污移层的电导、大气湿度、电源和加压方法以及介质外表形状和走漏间隔有关。

电缆分支箱地处交通要道，背靠山坡，面向公路，尘土很大，绝缘子外表的积尘较多，在污层受潮时。其间所含可溶性盐类及酸碱成分溶解于水中，使外表电导率骤增，走漏电流许多添加，大大下降闪络电压。一般说来，绝缘子的污闪电压随其污染程度的添加而下降。污染严峻时，跟着污染程度持续添加，污闪电压的下降已很缓慢，但这时污闪电压常常现已低于作业电压了。单调污秽的电阻较大，它并不下降绝缘子的闪络电压，一般当空气相对湿度小于50%~70%时，沿面闪络电压不会下降;高于这数值时，跟着湿度添加，闪络电压灵敏下降，如图3所示。实践作业中，绝缘子污闪事端都产生在雾、露、阴雨连绵等高湿度的气候．因为在这种条件下、积尘中水深性的盐类溶解，使污层成为了半导体，大大添加走漏，下降闪络电压。本次事端正值当地千载一时的大雨期间，而开关柜柜体的密封较差，柜内相对湿度已达90%以上，开关柜的操作组织组织严峻腐蚀，以至于完全不能正常操作，由脏污沿面放电的进程的谈论可知，污层的电阻越大，走漏电流越小，放电翻开越困难，闪络电压也相应跋涉。在相同污染和湿润条件下，介质外表形状、南北极间的沿面最短间隔即走漏间隔是影响外表电阻和闪络电压的重要要素。走漏间隔添加，污闪电压也添加。不同成都的污秽状况对线路及变电站绝缘的影响程度是不同的，因而应根据不同的污移状况，选用相应的绝缘规范确保电网安全作业"。现在，我们用走漏比距来估计脏污条件下绝緣子的耐污功用。因为我局所辖电网为渝中区，被定为三级污区，按变电站设备考虑泄澜比距应大于4cm/MkV。

从故障设备可发现，TA 外表存在尘土，和支柱绝缘子相比，TA 的走漏间隔小，也简略构成闪络。一起，在单相接地作业时，健全相对地电压升高，为故障相的倍.因为污秒、湿度、电压一起效果，开关柜内TV稳妥的支撑绝缘子因为爬距不可产生了闪络(往后测量绝緣子爬距为2.3cmkV，TA外表绝緣爬距为2.4cmkV).持续不断的闪络弧光引起轰动，构成弧光接地过电压，其最大值可抵达额外相电压的2.3-3倍，伤及设备绝緣，引起相间短路。故障从闪络翻开成为三相短路，构成健壮的短路电流，短路电弧向高压稳妥翻开，将其两相焚毁。

3整改计划

综上所述，因为连续大雨，箱内湿度抵达90%以上，绝緣f外表积污严峻，体系上有接地而健全相电压升高了3倍，构成TA外表及支柱瓷瓶闪络，演变为相间短路。

防潮和防尘是分支箱规划要害，作为露天作业的设备，分支箱的功用有相应的规范:抗洪水、抗污秽、抗凝露、耐腐蚀、全绝缘、全密封、全防护、全工况、柜体防护等级达IP33.一起，在分支箱选址上，尽量考虑环境相对单谐和清洁的场所。分支箱的土建根底应有排水体系，即不能在根底角钢上积水。

针对上述状况，在电缆分支箱的规划选型和作业保护上提出以下建议，以确保电网、设备的安全安稳作业。

(1)选择电缆分支箱时，要求箱体和开关柜的防护等级有必要抵达重庆这种环境下的要求。至少应选IP33以上，在污尘飘动的公路周围最好选用IP53即防尘还能防止外物侵入，虽不能完全防止尘土进人，但侵人的尘土量并不会影响柜内设备的正常作业;防止喷酒的水侵人防雨，或防止与垂直的夹角小于60*的方向所喷洒的水进人柜内设备构成损害。

(2)柜内设备的绝缘，其外表绝缘有必要满意三级污区的走漏比跑，支撑绝緣子的走漏比距和爬电间隔，至少要按4cm/kV要求选择。

(3)在电缆分支箱中加装除湿设备，坚持箱体内的单调度。

(4)加强巡视，及时发现潜在的问题。
