1设备故障事故的通过

2012年3月26日19:7:58,某变电站35kv垣洁线路56号开关CSC-211线路保护过流Ⅰ段动作(A、B相短路故障),跳开56号开关,保护动作二次电流为i6.01A,电流互感器变比为600/1,故障电流为9606A。故障前作业方法:110kvⅠ、Ⅱ母并排作业,35kVⅠ、Ⅱ母并排作业,10kVⅠ、Ⅱ母摆放作业,35kV垣洁线带30000kw负荷。

2设备作业环境及参数

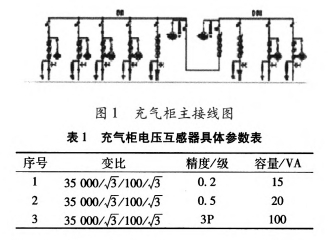

变电站位于高原地区,海拔2100m。变电站选用某公司出产的35kV中压充气柜。主接线如图1所示,其间电压互感器型号为JDZx-35(A、B、C)型,具体参数如表1。

3故障查看

3.1外观查看

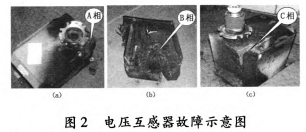

2012年3月26日,检修人员连夜对35kV垣洁线56号线路电压互感器进行撤除查看,发现电压互感器A、B、C相损坏,A、B相有迸裂现象;B相PT损害严峻,侧壁脱离本体,插头坠落,绕组完全毁损;A相PT插头坠落,外表漆层及喷铝层受损;C相外表漆层及喷铝层受损,其它部位正常,如图2所示。

3.2上端柜顶查看

查看35kV垣洁线56号线路电压互感器上端柜顶,发现柜顶插拔处烧损,断路器室压力开释设备动作。将压力开释通道翻开后,发现本柜断路器室压力开释盘动作,压力开释通道有许多燃弧喷出的落尘。翻开断路器室入孔后,发现气室内有燃弧痕迹。气室内其它绝缘件未受损,铜排和充气柜柜体外表有落尘无烧伤痕迹,如图3所示。

3.3断路器气室查看

断路器气室内部PT阻隔开关A相动触头变形,未搭在接触铜排上,端头有显着炙烤痕迹;B相动触头端头有烧伤痕迹;A相CT旁气室壁有显着烧伤痕迹;A相和B相CT上部铜排设备螺栓头烧伤,断路器室顶部方位有电弧烧伤痕迹,如图4所示。

4故障剖析

4.1现场故障剖析

依据现场查看,发现垣洁线线路PTB相烧伤比A相严峻,开端判别垣洁线线路PIT先产生A相接地故障,母线电压升高后引发垣洁线B相线路PT绝缘击穿,产生A、B相接地短路故障。

4.2电气实验剖析

实验人员对受损设备进行电气实验,柜体A、B、C三相对地绝缘电阻为零;A、B相电压互感器一次绕组电阻为无穷大;C相电压互感器一次绕组电阻为9800Q。阐明A、B两相电压互感器一次绕组完全烧断。依据设备沿面放电特征,沿面放电时不会构成干式电压互感器开裂损坏。

4.3两次击穿情况比照剖析

2011年3月30日0:38,35kV垣洁线、35kV垣宏回A、B相电压互感器击穿,如图5所示;2012年3月26日19:7:58,35kV垣洁线56号线路电压互感器A、B、C相损坏,A、B相有迸裂现象。

通过两次PT烧损故障比照剖析,得出以下定论:

1)两次击穿均产生在电压互感器法兰根部,阐明与法兰根部电场过于会集有关。正常作业条件下,在挨近带电T处有丝丝电晕放电声,标明电压互感器电场不均匀,如图6所示。

2)两次击穿均在负荷最大的距离产生,负荷较大的柜体与空距离柜体温差抵达4℃。开端剖析,大负荷电流引起的过热,加快了套管根部电晕放电对绝缘的损害。

3)依据35kV充气柜电压互感器设备结构,发现套管法兰根部存在应力不均匀现象。

5应对方法

1)对35kV充气柜电压互感器套管根部均匀涂刷一层半导体绝缘漆,以改进电场散布;在电压互感器外护套外表喷涂绝缘涂料,防范绝缘龟裂引起的损害。

2)为减少大负荷距离开关柜温度较高对设备绝缘的影响,建议尽量避免大负荷距离并排一起作业,一起对负荷较大的35kV充气柜地址的高压室长时刻翻开通风设备。

3)停电检修时,对35kV充气柜PT外绝缘进行全面清洁。

6总结

故障呈现后,先后对35kV充气柜电压互感器采纳套管根部涂刷半导体漆、外表外护套喷涂绝缘涂料、大负荷距离调整等方法,有效提升了设备健康作业水平。自2012年4月1日处理后,35kV充气柜电压互感器作业中电晕声显着变小,未产生任何故障,保证了设备安全可靠作业。
