全绝缘六氟化硫关闭式开关设备又名充气柜，常见的单元有

C单元：负荷开关模块，相当于环网柜的进线。

V单元：真空开关模块，相当于断路器单元。

F单元：负荷开关熔断器组合模块，相当于环网柜的出线。

D单元：不带接地刀的电缆连接模块，相当于母线进步柜。

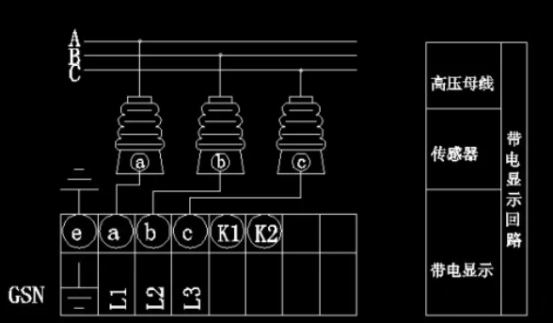

一、充气柜带电闪现器回路

充气柜故障一：带电闪现器灯三相全不亮

问题排查：1、开关是否合闸。如：若电源只送到进线柜，那么只需进线柜单元是带电的，其他单元不合闸是不带电的，故除进线柜外其他单元带电闪现器灯是不亮的。2、二次线是否接结实。有些问题往往出现在这是小细节上，所以我们判别问题首要要从简至深。3、传感器容量是否与带电闪现器的容量匹配，所选类型是否应用于该电压等级。

充气柜故障二：带电闪现器三相缺相

问题排查：1、导线某处破损接地。2、线没接牢。

充气柜故障三：带电闪现器在一次无电压的状况下闪耀

问题排查：1、首要用验电棒验电，承认一次侧无电压。2、外部电源的干扰，假定带电闪现器在防干扰这一块没做好的话，这一块是避免不了的。建议您替换厂家，采购防干扰才调强的产品。但小编在这一块能够奉告我们，假定你选用的是Q型带闭锁的带电闪现器的话，不防把流入带电闪现器的节点换成N线，假定是相线的话带电闪现器会亮，假定是N线的话带电闪现器不亮。

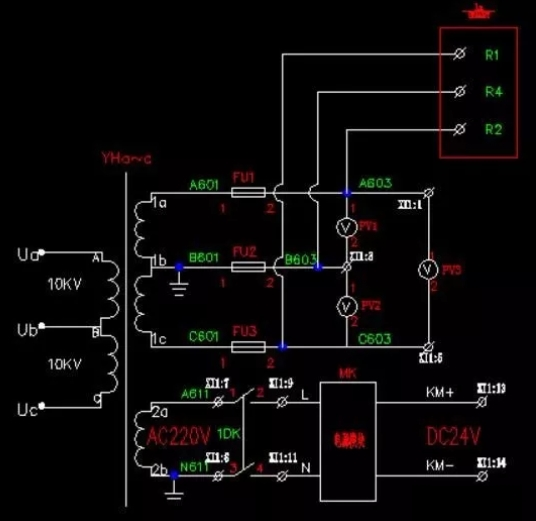

二、电流、电压互感器检测回路

互感器是将电网高电压变为低电压或将大电流变为小电流的一种特别变压器，首要用于检测外表和继电保护设备。互感器运转和保护的好坏，直接影响电力系统计量的准确性和保护设备动作的可靠性以及电网、设备和人身的安全。

常见故障及处理：

1、发生下列状况时需求急迫停运电压互感器（电流互感器） 

（1）严峻发热、冒烟、冒油时。 

（2）电压互感器高压侧熔断器连续熔断两次。 

（3）外壳破裂、严峻漏油。

（4）内部有放电声或反常动静。 

（5）设备着火。

电压互感器冒烟、着火时的处理办法：假定在冒烟前一次侧熔断器从未熔断，而二次侧熔丝屡次熔断，且冒烟不严峻无绝缘损害特征，在冒烟时一次侧熔断器也未熔断，则应判别为二次绕组相（匝）间短路引起冒烟。在二次绕组冒烟而没有影响到一次绝缘损坏之前，当即退出有关保护、自动设备，取下二次侧熔断器，摆开一次偏重阻隔开关，停用电压互感器。对充油式电压互感器，假定在冒烟时，又随同较浓臭味，电压互感器内部有不正常噪声、绕组与外壳或引线与外壳之间有火花放电、冒烟前一次侧熔断器熔断2～3次等现象之一时，应判别为一次侧绝缘损害而冒烟，如是母线电压互感器则用停母线办法停用电压互感器，此刻决不能用摆开阻隔开关的办法停用电压互感器，因阻隔开关没有灭弧才调，若用阻隔开关堵截故障，还可能会引起母线短路，使设备损坏或构成人身事故。电压互感器本体着火时，应当即断开有关电源，将故障电压互感器阻隔，选用干式救活器或许沙子救活。

2、电压互感器二次回路断线

现象反应：

（1）三相电压不平衡，故障相相电压闪现为零，电度表闪现失常

（2）相应的无功表、有功表指示下降或为零

（3）“电压回路断线”信号宣告

处理办法：

（1）用万用表检测两相二次熔芯上端，假定闪现100V，然后再检测下端闪现无100V，那么是二次熔芯烧坏，替换二次熔芯即可。用万用表检测二次熔芯上端发现无100V电压可能是一次熔芯烧坏，停电后对一次熔芯检测通断，看是否为一次熔芯烧坏

（2）对反常的电压互感器二次回路进行查看，有无松动、短路、断线等现象。

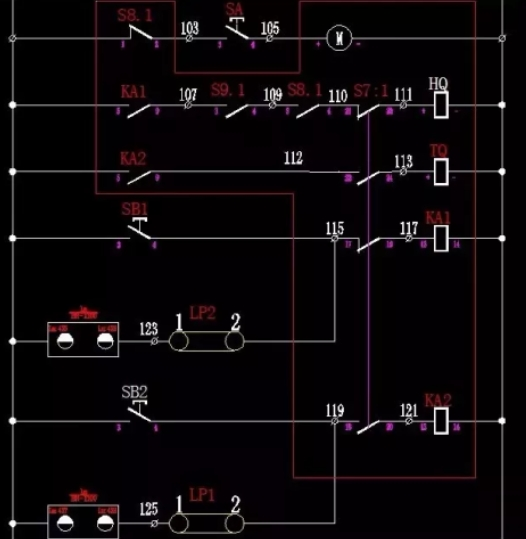

三、操控回路

（1）储能回路

问题：电机不储能

处理办法：如图所示，储能回路经过的点有限位辅佐触点S8.1，储能旋钮，电机。先打扫接线无松动，如不是接线松动再看储能旋钮是否是好的，旋转旋钮到接通状况，用万用表量通断看该点是否变为闭点。如还不能储能再看储能限位开关是否出色，在未储能状况下S8.1为常闭状况，如排查这几项电机仍不能动作则为电机问题，如该回路是直流电，查看接线是否为正负极对应电机的正负极，假定接反会导致电机回转，轻则二次侧熔芯焚毁，假定所用熔芯较大则电机开始超负荷运转发烫毕竟烧坏。

（2）合闸回路

因为电气五防，所以合闸回路经过的辅佐触点较多，常见的辅佐触点方位有①下门辅佐触点（只需在电缆室门关好的状况下该回路的常开辅佐触点才调变为常闭状况）

②接地辅佐触点（只需在接地刀处于分隔状况下该回路的常开辅佐触点才调变为常闭状况）

③阻隔开关辅佐触点（只需在阻隔开关是合闸状况下该回路的常开辅佐触点才调变为常闭状况）

储能方位辅佐触点（只需在电机处于储能状况下，该回路的常开触点才调变为常闭状况）

所以在该图上按下合闸按钮SB1，首要继电器KA1会得电吸合，吸合后合闸回路KA1常开触点会变常闭状况，假定承认下门已关好，阻隔开关处于合闸状况，接地开关处于分闸状况，电机已储能。此刻合闸线圈得电作业，牵动开关合闸组织方位，开关合闸。所以我们在合不上闸的状况下，首要要判别一切的辅佐触点状况（即接地开关状况、阻隔开关状况、电机储能状况、下门关闭状况）由硬件设备到回去状况去处理，相必会事半功倍。

（3）分闸回路

由原理图可看出，该回路较简略，只需判别分闸继电器、分闸线圈、分闸按钮即可。
