1.充气柜概述

1.1充气柜整体结构

GZX-40.5kV柜式气体绝缘金属封锁开关设备（简称充气柜)为SF6气体绝缘金属外壳固定式开关柜，是三相交流母线分段的户内成套设备，其结构如图1所示。

图1所示充气柜

首要由断路器室、二次室、CT室及柜后电缆室组成，上述几部分一同协作完成对供电系统和负荷的控制、何护及检测。

1.2直流电源在开关柜中的作用

充气柜采用的SET系列直流-直流转化开关电源由深圳斯特克电子技术开发有限公司开发，适用于寻呼机功放、电力系统、集群系统、移动通讯基站等通讯系统领域。电力系统中，该电源模块首要用于开关柜内二次信号回路及PLC控制器电能供应，完成后台机和维护设备对开关柜情况的实时监控及控制。

2.存在问题及缘由剖析

2.1存在问题

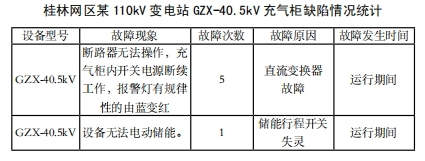

桂林网区某110kV变电站现有的充气柜缺点频发，依据作业值班人员提供的数据，该类型充气柜仅2012~2013期间产生缺点次数及实践缺点部位(表所示)。

由表1可知，该类型充气柜在同一110kV变电站一年时间同一缺点产生率高达82.3%，已严格影响到供电稳定性。

2.2缘由剖析

2.2.1开关电源模块散热规划不合理:直流转化器的过热维护值为80℃。当温度抵达70℃时，设备缺点报警灯亮，过热维护不动作;当温度抵达80℃时，设备缺点报警灯持续亮，过热维护动作，堵截电源，设备作业指示灯灭。经查询剖析，该电源模块内部元器件规划过分紧凑，引起散热不良，构成其一再退出作业。

2.2.2作业环境影响:该110kV变电站地处工业中心，其四周粉尘污染严格，在这种作业环境下，开关电源因为静电吸附缘由极易构成内部粉尘堆积，然后引起开关电源IGBT等开关元件散热功用降落，触发电源模块热维护发动。因此，杰出的防尘方法对前进开关电源散热功用有较好的作用。

3.改善方法

3.1在设备功率元件一侧加装散热片，并于散热片上面装设常规风扇，然后扩展散热面积，加强空气流通，起到散热降温作用，如图3所示改善前后标明图。

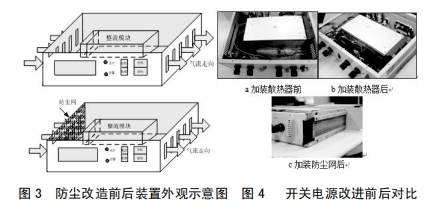

3.2在设备本体进风孔加防尘网，避免尘土进入设备内部，设备维护人员定时对滤网间断清扫，然后减轻元器件外表覆尘，利于设备正常散热，如图3所示加装防尘网后开关电源标明图。对设备施行上述改善后，其改善前后对比如图4所示。

4.施行成果

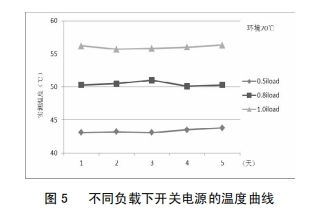

改善后，为考证改善作用，对开关电源分别在0.5倍、0.8倍及1.0倍负载下间断了为期5天的带负荷实验，图5为不同负载下开关电源的温度曲线，由图5可知，跟着负荷的增大，开关电源问题整体呈上升趋向;负载不变的情况下，同一温度曲线根柢坚持滑润;开关电源在额定负载下作业，最高温度不超越57℃，未达报警值，开关电源稳定性得到明显前进。

5.结论

5.1散热不良是引起开关电源缺点频发的首要缘由。

5.2加装散热片及防尘网有用的加强了开关电源的散热功用，开关电源的整体功用得到了优化。

5.3为进一步进步开关电源的功用，倡议相关人员定时对新装防尘网间断清算，以增强开关电源的空气流通。

5.4本文提出的散热及防尘改善方法对其它应用也有一定自创含义。
