一、电缆分支箱介绍

电缆分支箱是配电线路中，电缆与电缆,电缆与其它电器设备联接的中心部件，其联接组合办法简略便利,活络,具有全绝缘、全封闭、防腐蚀、免保护、安全牢靠等功能，广泛用于商业中心、工业园区、城市住宅小区及许多的城市电网改造工程。

二、电缆分支箱起到的作用：

跟着配电网电缆化进程的开展，当容量不大的独立负荷分布较会合时，可运用电缆分支箱进行电缆多分支的联接,由于分支箱不能直接对每路进行操作,仅作为电缆分支运用，电缆分支箱的首要作用是将电缆分接或转接。

1.电缆分接作用：

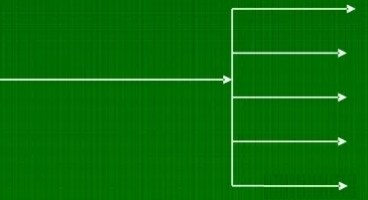

在一条间隔比较长的线路上有多根小面积电缆往往会构成电缆运用糟蹋，所以送往用电负荷中心的电缆往往运用大电缆，经过电缆分支箱将大电缆分红若干小面积电缆，由小面积电缆送入负荷点。这样的接线办法广泛用于城市电网中的居民小区供电、小用户等供电。

2.电缆转接作用

在一条比较长的线路上，制造厂出产的电缆长度无法满意线路的要求,那就有必要运用电缆中心接头或许电缆转接箱。一般短间隔时分选用电缆中心接头,但线路比较长的时分,依据履历在1000M以上的电缆线路上,假设电缆有多个中心接头,会影响电缆的安全作业，所以在其间考虑电缆分支箱进行转接及延伸。

三、电缆分支箱的结构

常用电缆分支箱分为美式电缆分支箱和欧式电缆分支箱。

1.美式电缆分支箱：

是一种广泛应用于北美区域电力配网系统中的电缆化工程设备，它以单向开门、横向多通母排为首要特征，具有宽度小、组合活络、全绝缘、全密封等明显利益。依照额定电流一般可以分为600A主回路和200A分支回路两种。600A主回路选用旋入式螺栓固定联接；200A分支回路选用拔插式联接,且可以带负荷拔插。

美式电缆分支箱中选用电缆头为：

T型电缆头；T-Ⅱ型电缆头；肘型电缆头，这些电缆头均适用于交联聚乙烯绝缘电缆，其间200A肘型电缆头适用于标称截面为35mm²～120mm²的电缆，600A电缆头适用于标称截面于50mm²~500mm²的电缆。

带电指示器：

美式电缆分支箱带电指示器设备在电缆头(肘型、T型、T-II )的查验孔上，运用LED灯是否闪烁来判别电缆是否带电，当线路带电时，带电指示器的闪现灯接连闪烁，提示作业人员线路带电；当线路不带电时，带电闪现器的闪现灯不闪烁,提示作业人员线路不带电；可进行设备的保护。

带电指示器包在半导电橡胶靴内，全绝缘，全密封，可带电接触，能习惯各种气候。

缺点指示器

美式分支箱的缺点指示器设备在箱式变压器、野外环网柜、电缆分支箱、变电站进出线以及馈线分支处，经过指示牌的翻转来判别线路缺点（橙色标明产生缺点，黑色标明正常作业状况），以便于操作人员活络查找缺点，以减少缺点停电时间,跋涉供电牢靠性。

电缆缺点指示器，选用高强度、耐气候型极佳的塑料外壳制造而成,全绝缘、全密封，可带电接触,适合于各种恶劣环境,能浸没在水中牢靠作业，且无须任务保护,当缺点清扫后，缺点指示器可主动复位。

美式分支箱的功用和特征:

①全绝缘、全密封结构，无需绝缘间隔，安全牢靠确保人身安全。

②防尘、抗洪水、耐腐蚀、免保护，既可用于野外，也可浸在水中，适用任何恶劣环境。

③组合极为活络，进出线分支多达八路，满意多种接线要求。

④体积小、结构紧凑、设备简略、操作便利。

⑤200A分支电缆接头可作为负荷开关运用，带负荷拔插，并具有阻隔开关的特征。

⑥可接短路缺点指示器，便于活络查找电缆缺点。

⑦三芯电缆需大跨度穿插、施工难度大。

2.欧式电缆分支箱：

欧式电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备，它的首要特征是双向开门、运用穿墙套管作为联接母排，具有长度小、电缆摆放清楚、三芯电缆欠好安排,不需大跨度穿插等明显利益。其所选用的电缆接头契合DIN47636标准。一般选用额定电流630A螺栓固定联接式电缆接头。

欧式电缆分支箱的功用和特征：

①全绝缘、全密封、全防护。

②进出线活络，一般为一进三出四条支路，最多有8分支进出线。

③抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。

④体积小、结构紧凑、设备简略、操作便利。

⑤可设备带电指示器，提示操作人员线路带电。

⑥可设备电缆型缺点指示器,便于活络查找电缆缺点。

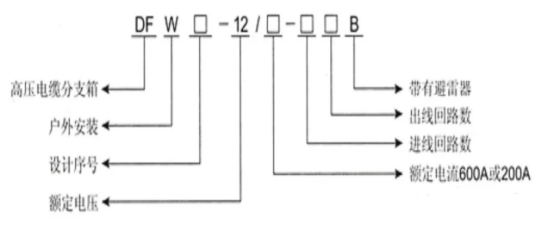

电缆分支箱的类型：

四、带电可接触与带电不可接触的电缆头：

带电可接触电缆接头与带电不可接触电缆接头的首要差异：前者的硅橡胶电缆接头内部有半导体屏蔽层，外有导电屏蔽层、经过金属抱箍联接接地，确保电缆接头表面电位与地电位相同；而后者相同为硅橡胶电缆接头，经过实测作用两者对地电压均为零值，但在实践作业中、后者表面或许产生感应静电，即表面具有悬浮电位，会引起电击伤人。
